투시도는 출입구, 정면 윤곽, 난간 또는 곡선 기둥이 어떤 느낌일지 보여줄 수 있습니다. 하지만 일반적으로 석재를 어떻게 나누고, 측정하고, 가공하고, 접합하고, 지지하고, 포장할지는 보여주지 못합니다.

맞춤형 문라이트의 경우 베이지색 석회암 작품견적의 품질은 제공된 정보의 품질에 달려 있습니다.

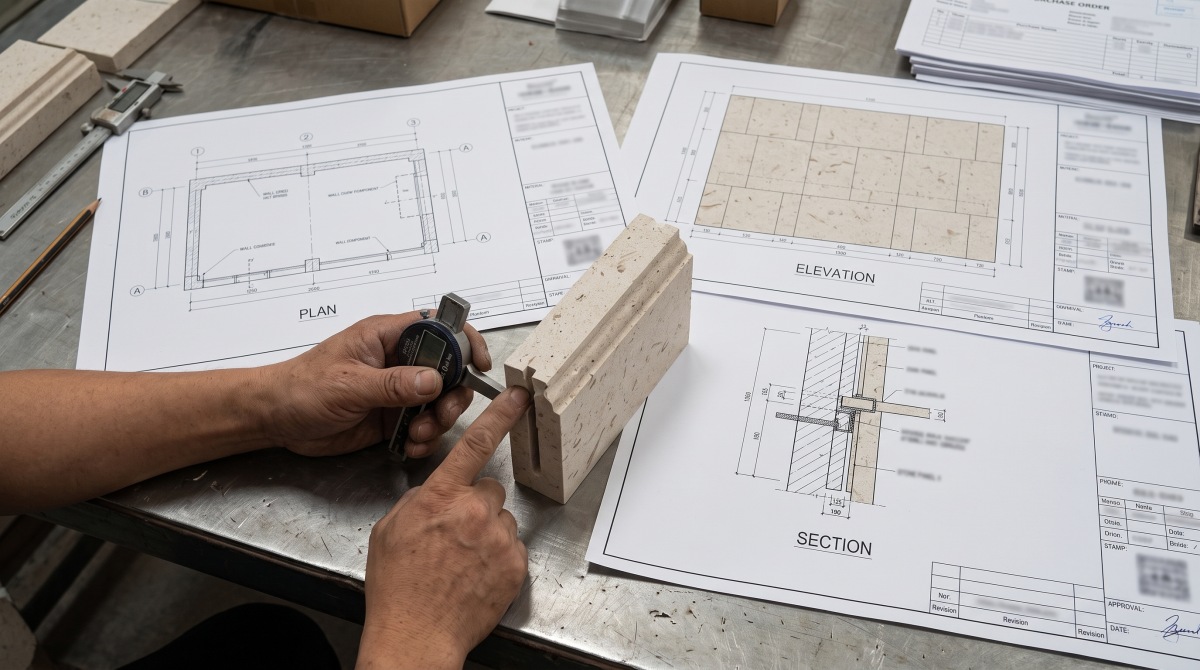

대략적인 치수와 참고 이미지를 통해 초기 예산 견적을 산출할 수 있습니다. 하지만 실제 제작에 초점을 맞춘 견적을 위해서는 도면, 입면도, 단면도, 부품 수량, 마감, 보이는 면, 부품 간의 관계 등 더 많은 정보가 필요합니다.

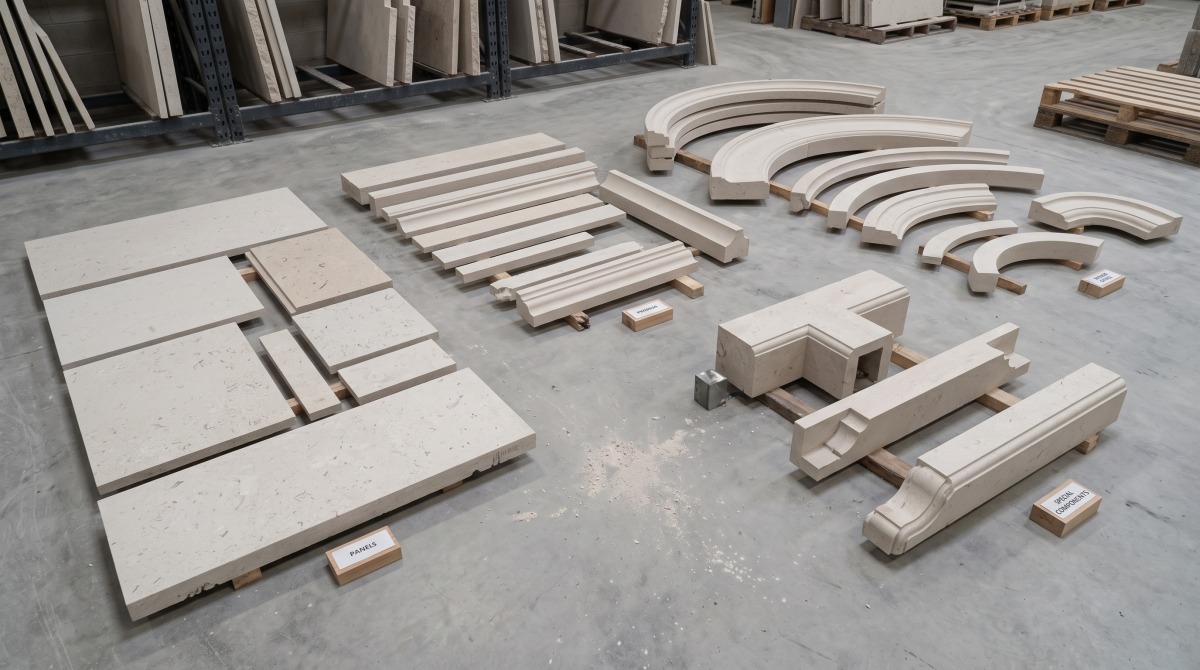

범위부터 시작하세요

도면 패키지에는 Aoli Stone이 제공해야 하는 내용이 명시되어 있어야 합니다.

요청 내용은 다음과 같습니다.

· 원석 슬래브

· 표준 타일

· 맞춤형 벽 패널

· 프로파일링된 밴드 또는 주변부

· 곡선형 외장재

· 난간, 난간 기둥 또는 받침대

· 계단과 디딤판

· 평면형 부품과 곡면형 부품이 혼합된 패키지

동일한 자재라도 공급 범위에 따라 수율, 가공, 검사 및 포장 요구 사항이 매우 다를 수 있습니다.

계획: 각 구성 요소는 어디에 위치해 있습니까?

도면에는 각 구성 요소의 위치, 방향 및 전체적인 관계가 명확하게 나타나야 합니다.

곡선 구조물의 경우, 가능한 경우 각 호의 중심점, 반지름 및 양 끝점을 포함하십시오. 난간이나 반복되는 요소의 경우, 길이, 간격 방향, 모서리, 끝점 및 높이 변화를 표시하십시오.

또한 도면은 입면도가 비슷해 보이는 구성 요소들이 실제로 좌측, 우측, 내부 또는 외부 조건이 다른지 여부를 파악하는 데 도움이 됩니다.

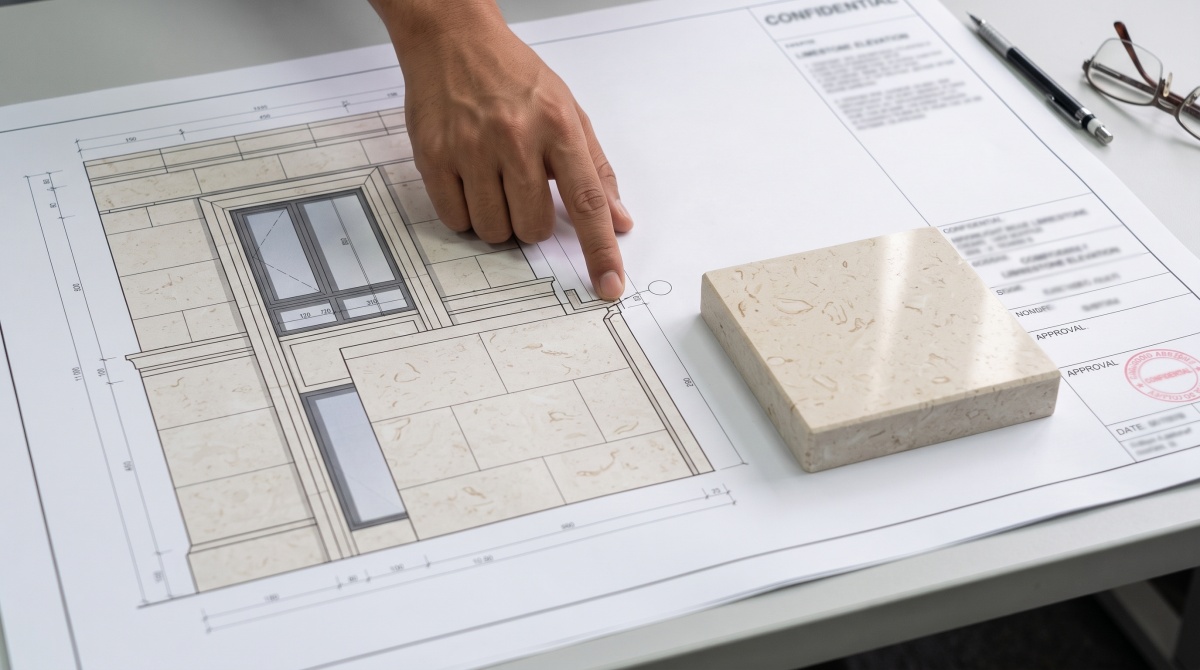

고도: 무엇이 보이는가?

입면도에는 전체적인 배치, 패널 구분, 단면도, 반복되는 구성 요소 및 중요한 기준점이 표시되어야 합니다.

표시:

· 조각 분할

· 공동 입장

· 번호 또는 유형 참조

· 보이는 가장자리

· 창문, 문 또는 인접 자재와의 정렬

· 반복 및 특수 구성 요소

외관이나 벽에 여러 종류의 석재 또는 마감재가 사용된 경우, 도면에서 색상에만 의존하지 말고 명확하게 표시해야 합니다.

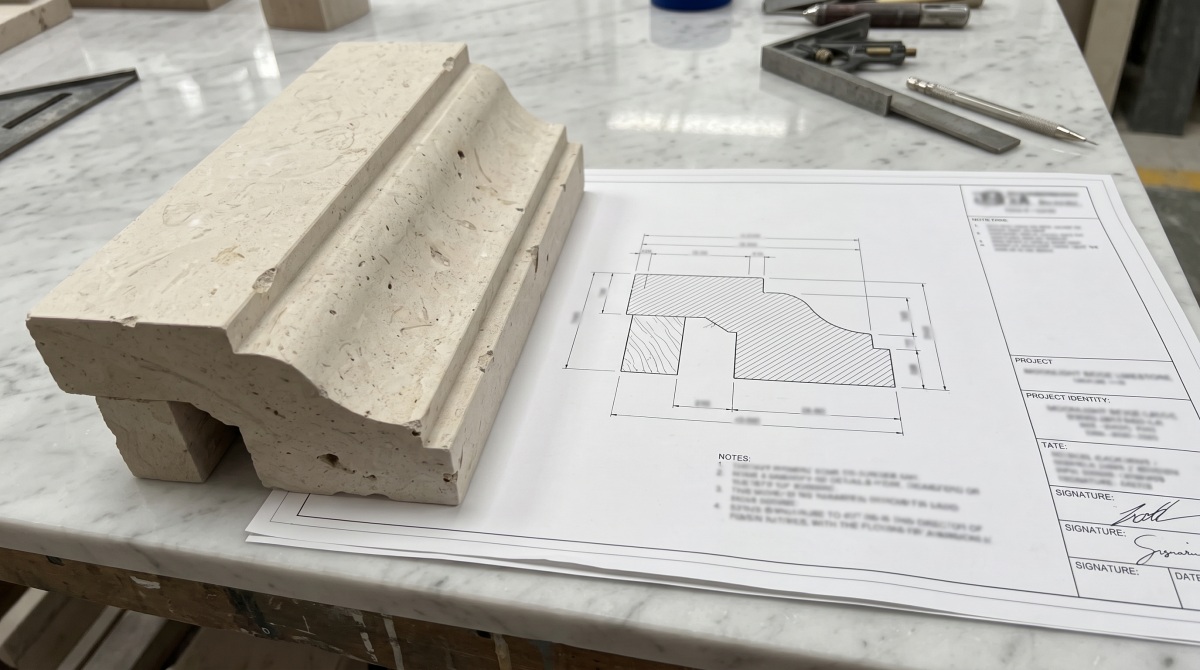

단면: 어떤 모양으로 제작해야 합니까?

이 단면은 프로필, 난간, 받침대, 처마 장식, 테두리 및 곡선 요소에 필수적입니다.

다음과 같이 정의해야 합니다.

· 전체 너비 및 깊이

· 돌 두께

· 홈, 계단 및 홈

· 곡면과 반지름

· 평평한 베어링 또는 고정 영역

· 모서리 경사 또는 모서리 처리

· 기판 또는 인접 조각과의 관계

장식용 참고 사진을 치수가 표시된 단면도 대신 사용하지 마십시오.

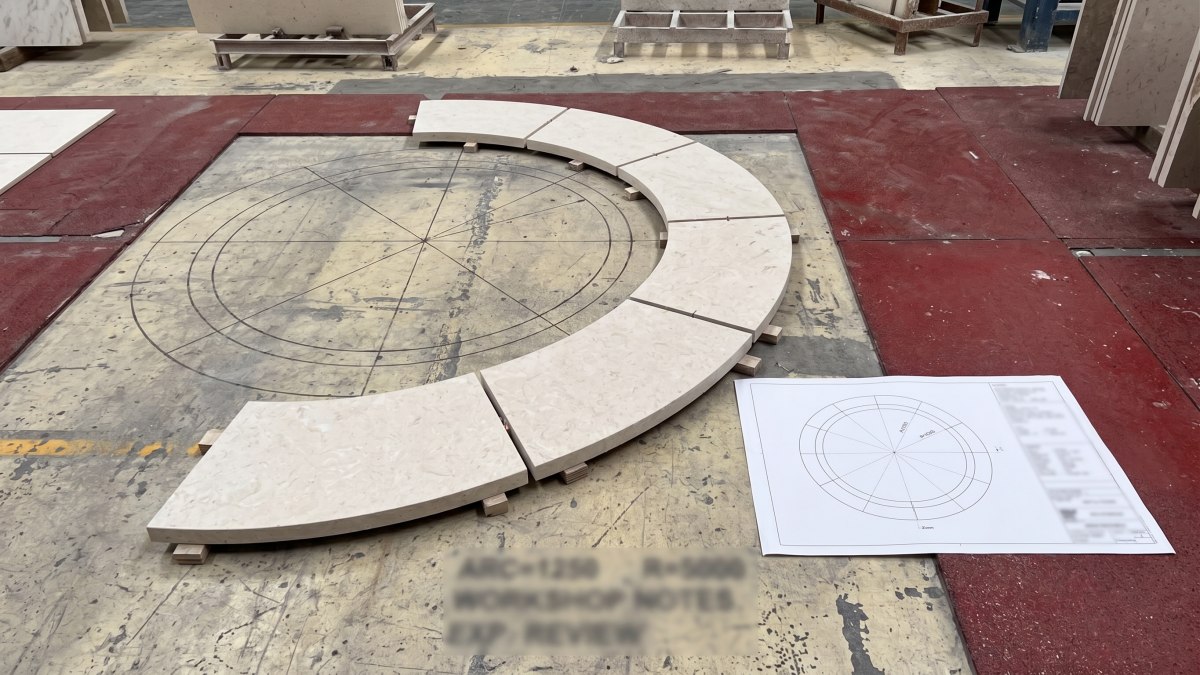

반경 및 분할

곡선형 석조물의 경우, 도면의 반지름이 안쪽 면, 바깥쪽 면 또는 중심선을 기준으로 하는지 명시하십시오.

또한 다음을 정의하십시오:

· 호의 길이 또는 각도

· 세그먼트 수

· 공동 입장

· 필수 프로필 연속성

· 연결부에서 예상되는 허용 오차

· 템플릿 또는 현장 측정 책임

형상이 아직 설계 중이라면 예비 설계라고 명시하십시오. 이렇게 하면 공급업체가 도면을 생산 승인으로 오해하지 않고 예산 방향을 제시할 수 있습니다.

보이는 얼굴과 마무리

부품은 한 면이 보이거나, 여러 면이 노출되거나, 뒷면이 숨겨져 있을 수 있습니다. 견적 및 검사 범위는 이러한 요소에 따라 달라질 수 있습니다.

보이는 모든 면을 표시하고 필요한 마감 처리를 확인하십시오. 프로파일에 곡면, 홈 또는 굴곡부가 포함된 경우 동일한 마감 처리가 해당 부분까지 계속되어야 하는지 확인하십시오.

문라이트 베이지 석회암의 경우, 평평한 판면과는 달리 곡면을 통해 화석과 자연적인 기공을 더 잘 확인할 수 있습니다. 따라서 평평한 판면 샘플보다는 대표적인 구성 요소 샘플이나 마감재 샘플을 사용하는 것이 더 유용할 수 있습니다.

허용과 수용

다른 자료나 프로젝트의 공차를 복사할 때는 해당 공차가 부품의 형상 및 설치 시스템에 적합한지 반드시 확인해야 합니다.

담당 프로젝트 팀은 주요 치수와 설치 허용 오차를 정의해야 합니다. 그러면 공급업체는 제안된 제작 방식이 이러한 요구 사항에 부합하는지 여부를 확인할 수 있습니다.

치수가 현장 조건에 따라 달라지는 경우, 최종 현장 측정 및 도면 승인 책임자를 명시하십시오.

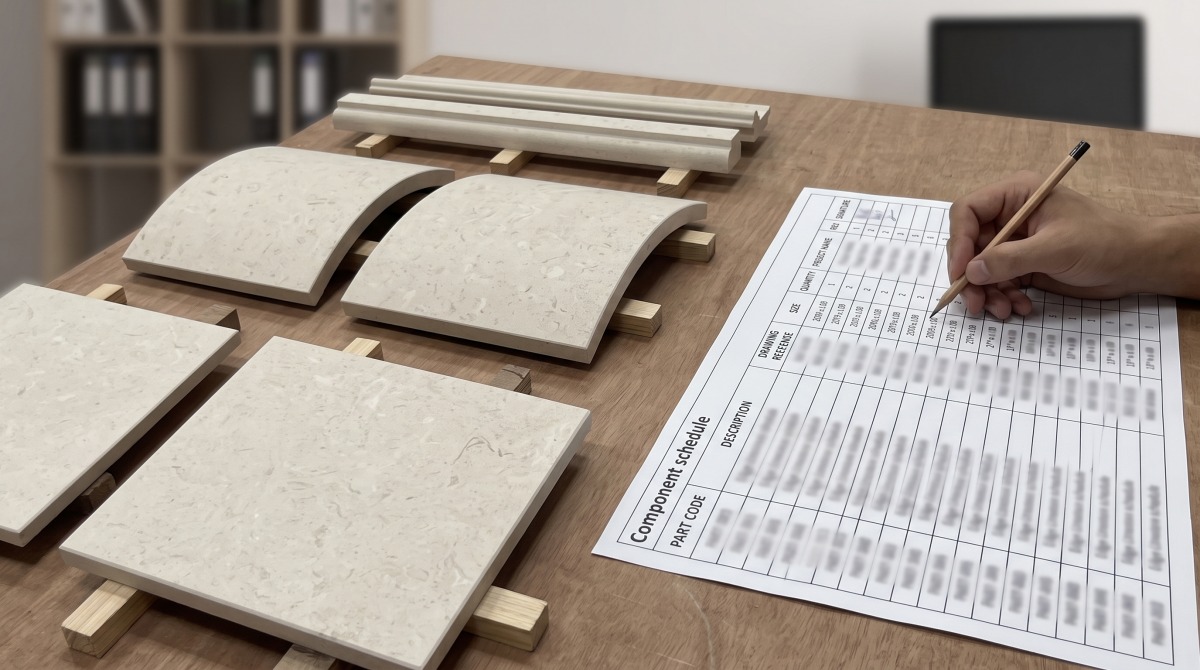

구성품 일정 및 수량

일정표에는 각 도면 유형과 수량을 연결해야 합니다.

유용한 필드는 다음과 같습니다.

· 구성 요소 코드

· 추첨 번호

· 설명

· 치수

· 수량

· 마치다

· 보이는 얼굴들

· 모서리 또는 프로필 참조

· 위치 또는 순서

· 특별 포장 관련 참고 사항

표준 반복 조각을 왼쪽, 오른쪽, 끝, 모서리 및 반환 조각과 분리합니다.

포장 및 설치 순서

현장에서 자재를 특정 높이, 층, 구역 또는 설치 순서에 따라 배송해야 하는 경우, 포장 계획을 수립하기 전에 해당 사항을 알려주십시오.

상자 그룹화에 대한 늦은 변경은 취급을 증가시키고 식별 문제를 야기할 수 있습니다. 요청된 번호 지정 논리는 승인된 구성 요소 일정 또는 도면과 연관되어야 합니다.

공급업체는 석재 및 포장 정보를 준비합니다. 별도의 서면 계약이 없는 한, 현지 프로젝트 팀은 현장 접근, 하역, 보관, 인양, 바탕면 준비, 고정 및 설치에 대한 책임을 집니다.

실용적인 파일 패키지

효율적인 첫 검토를 위해 다음 정보를 보내주세요:

1. 읽기 쉬운 참조용 PDF 도면

2. DWG 파일 또는 기타 편집 가능한 형상 파일이 있는 경우

3. BOQ 또는 구성 요소 일정표

4. 재질명: 문라이트 베이지 석회암

5. 마치다

6. 두께

7. 수량

8. 프로젝트 위치 및 도착 항구

9. 필수 배송 기한

10. 디자인 의도를 명확히 보여주는 참고 사진

공급업체 검토에 필요하지 않은 기밀 정보는 제거하거나 가리십시오.

첫 번째 검토 후에는 어떤 일이 발생하나요?

유용한 도면 검토는 견적을 최종 확정하기 전에 누락된 정보를 파악하는 데 도움이 됩니다. 검토 과정에서 반경, 노출면, 이음매, 수량, 마감, 두께, 템플릿 또는 포장 순서와 관련된 질문이 제기될 수 있습니다.

이는 불필요한 지연이 아닙니다. 오히려 맞춤형 구성 요소가 일반적인 돌 모양이 아니라 제작 가능한 객체로 취급되고 있다는 증거입니다.

Aoli Stone의 가공 및 검사 지원에 대해 알아보세요.보다 자세한 논의를 위해 베이지색 석회암 도면 패키지를 보내주시기 바랍니다..
